大型模具的前模行位油缸止退机构

由
amtbbsportal
-
0
60
1.铲机的直身位=9.66
拔块延迟=9.66*TAN15=2.59

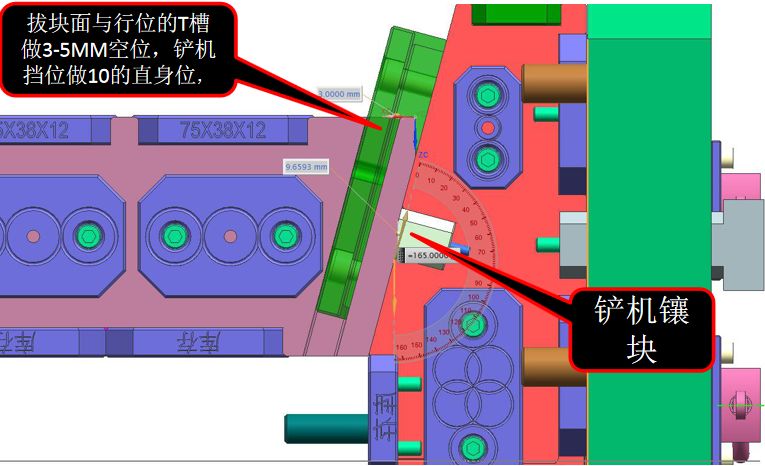

因此拔块与行位T槽的避空位做3
2.铲机镶块用油缸或者铝青铜做，开油槽，是最重要的止退零件。

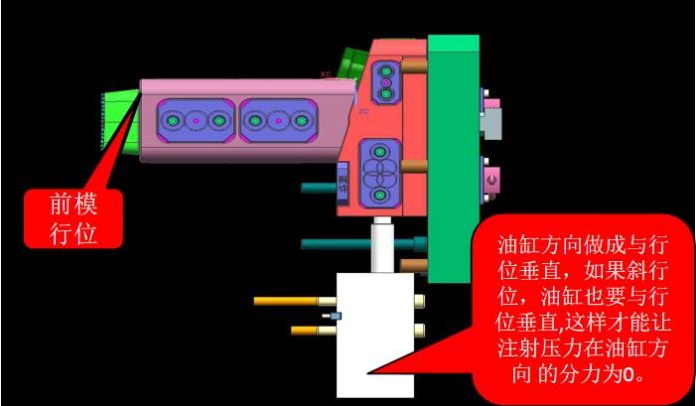

注意事项：油板1要紧贴在固定板上，但又要保持滑配状态；油板2则要与模胚滑配，用于调节铲机上下滑动的松紧程度
