特点：

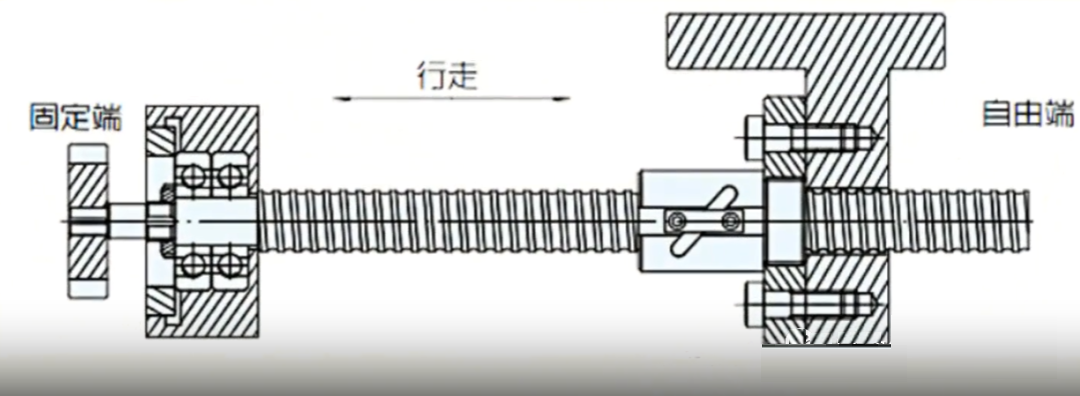

• 该方式结构简单，轴向刚度与临界转速低丝杆稳定性差，多用于短行程以及垂直传动
• 一端组合式角接触轴承一端自由

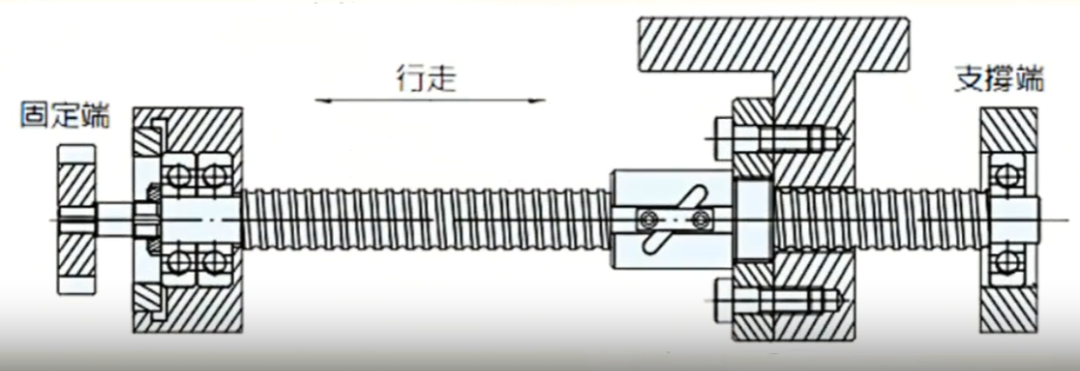

• 滚珠丝杠机构最典型、最常用的安装方式适用于中等速度、刚度及精度都较高的场合
• 支撑端刚性差一些
• 一端组合式角接触轴承，另一端为深沟球轴承

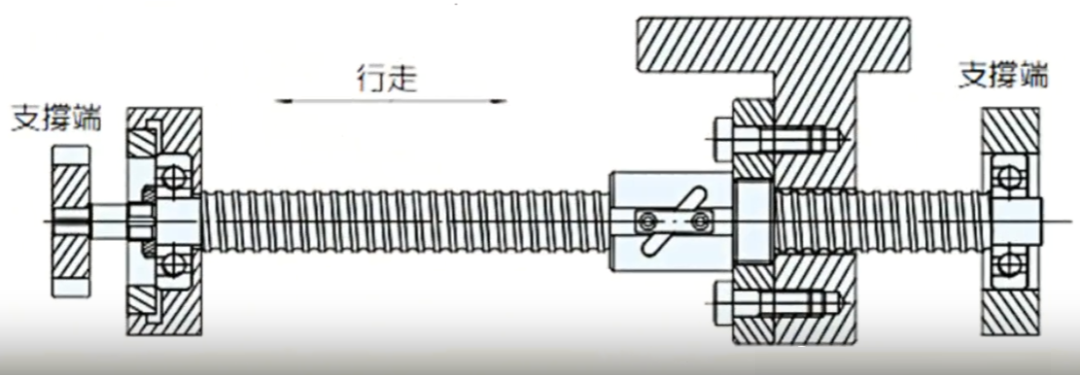

• 适用于中等速度、刚度与精度都要求不高的一般场合此形式结构简单，承受刚性小，受力情况较差，应用较少
• 两端均装深沟球轴承

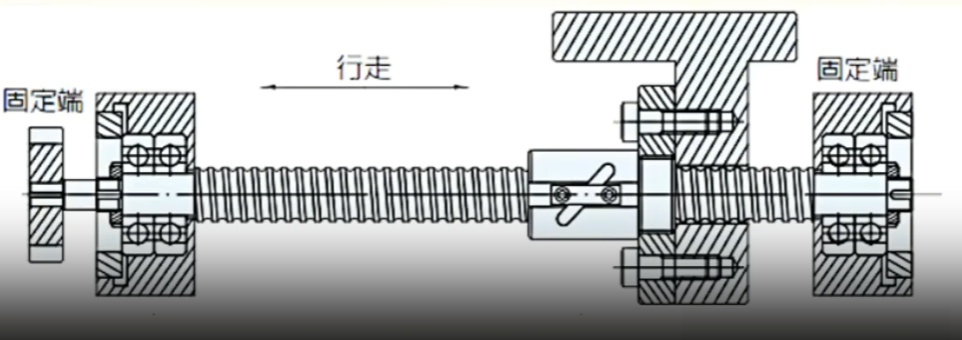

• 可承受较高的轴向载荷，丝杠的轴向刚度比一端固定一端支撑安装方式约高4倍适用于高速回转、高精度而且丝杠长度较大的场合,这种安装方式也有缺点，如结构复杂、对丝杠的热变形较为敏感用于要求轴向。
• 刚性高的机床
• 该支撑方式最大特点:滚珠丝杆被施加预拉伸，由此来补偿滚珠丝杆在高速回转中因摩擦温升而引起的热变形
• 两端均装组合式角接触轴承 (DT-DB成组配置安装）
