在如今这个智能时代，步进电机因其特有的开环位置控制性能而被广泛应用。各设备在步进电机转动的过程中，对它输出力矩的平滑性有一定的要求。转动的稳定性除了和步进电机的本体结构有关，也和步进电机的控制方式息息相关。

  双极性步进电机的基本组件

步进电机属于无刷直流（BLDC）电机，它按照等长的步进值逐步转动。而双极性步进电机则是每相都拥有一个绕组的步进电机，具体而言是两相四线步进电机。它由定子和转子两个主要部件组成（见图1）。

图1: 双极性步进电机的结构示意图



定子

定子是电机的静止部分。8个定子上分别绕有两相双极性绕组，每个定子铁芯上带有五齿（见图1）。

A相绕组绕线从定子1开始绕，依次绕到定子3，5，7上（见图2）。值得注意的是，定子1和5的绕线方向相同，而定子3和7的绕线方向相同。这两组（定子1和5，以及定子3和7）的绕线方向相反。B相绕组也是以同样的原理进行绕制，其中定子4和8为一组，定子2和6为一组。

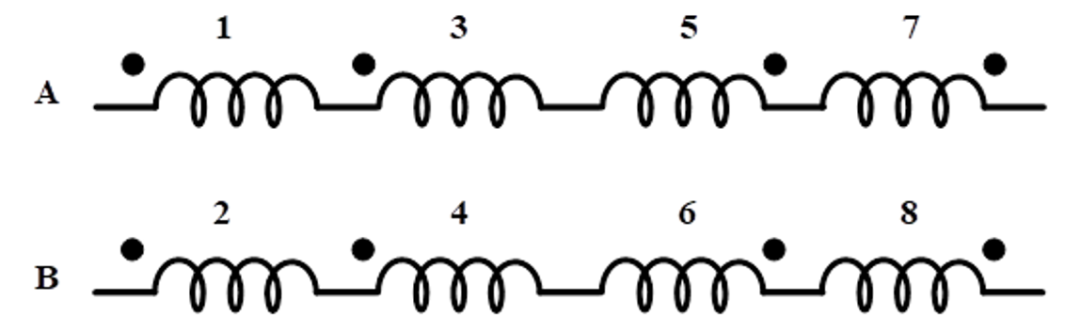

图2: 双极性步进电机的绕组原理图



转子

通常转子上贴有轴向充磁的永磁体。图3所示为转子的结构。

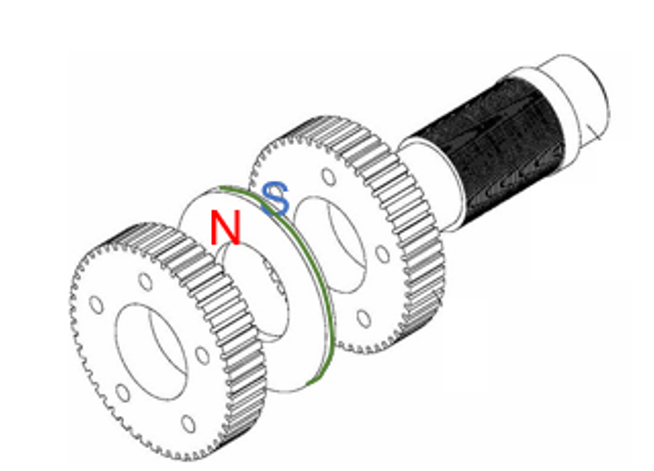

图3: 转子结构示意图



图4展示了转子的侧面截面图。

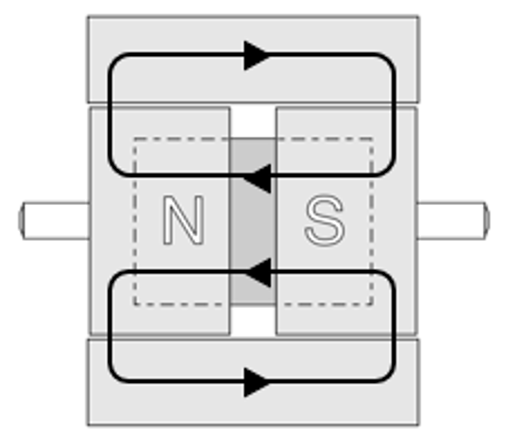

图4：转子侧面截面图

永磁体的磁力线在电机本体内形成闭合。由于磁力线和磁阻效应，即使步进电机在不通电的情况下也有一定的锁定力矩（见图4）。

转子上拥有50个齿，和定子齿轮相对起来，由于这样的齿数和相数结构，它拥有1.8度的步进角度（见图5）。步进角度：电气周期完成90度，步进电机转子前进的机械角度。

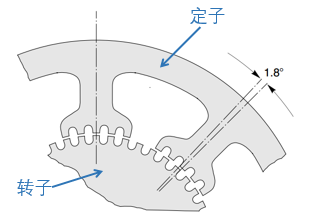

图5: 1.8°步进角度结构示意图

步进模式

为了方便讲解后续的控制方式，我们将复杂的结构图简化为示意图（见图6）。

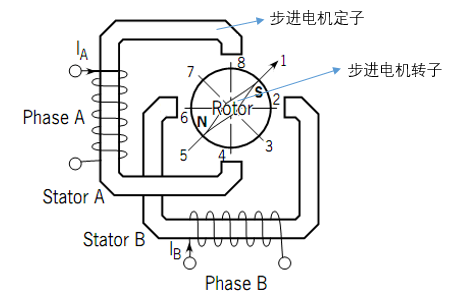

图6：双极性步进电机简化示意图



步进电机的定子和转子可以被看作都只有一个齿，这使步进电机的驱动方式不同于其他电机。这种方法叫做双全桥驱动，其中A相绕组接在第一个全桥驱动上， B相绕组接在第二个全桥驱动上（见图7）。

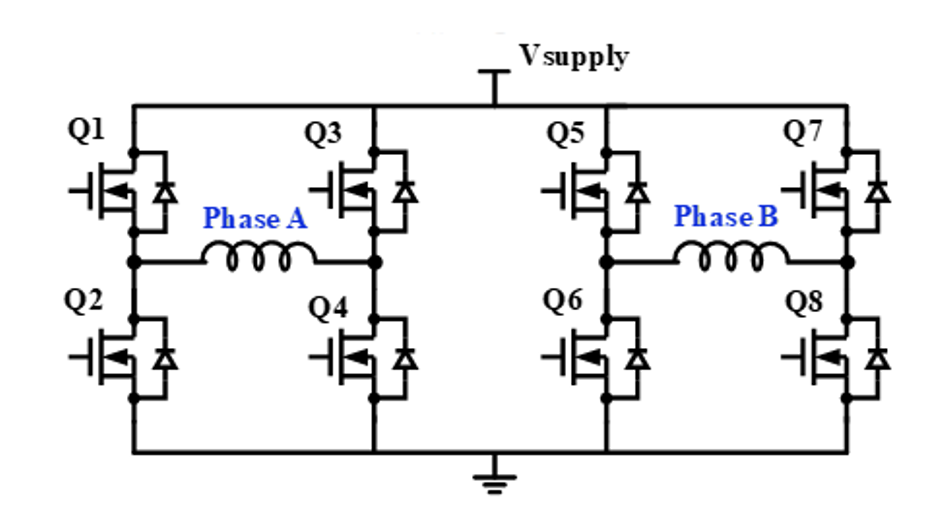

图7：双全桥驱动电路图



双极性步进电机具有三种控制模式：单相步进、整步步进和半步步进（见表1）。

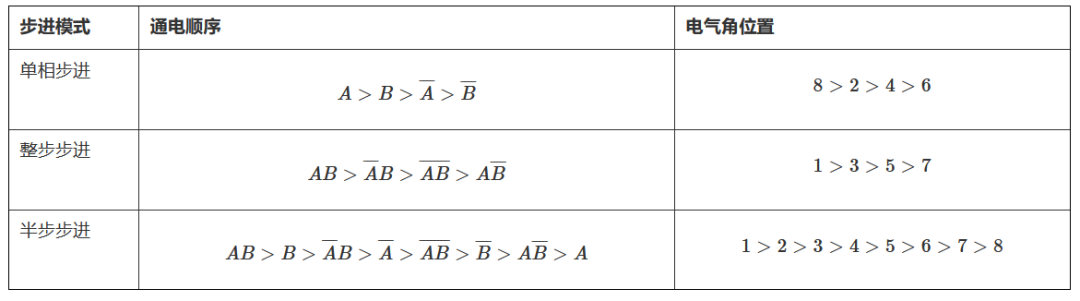

表1: 步进模式表

单相步进

当A相和B相按照单相步进的模式依次通电的时候，定子磁场会相应地发生变化，转子也会由于极性吸引而转动。表1中详细描述了A相和B相（AB）的通电顺序和转子的转动位置。

单相步进过程具体包括三个步骤，如下所述：

1.当A通电的时候，驱动电流由Q1流向Q4。此时定子A上端为N，下端在S，转子转到位置8（见图6）。

2.接下来，B相通电，驱动电流由Q5流向Q8。此时定子B左端为S，右端为N，转子转到位置2（见图6）。

3.接下来两个状态原理和上面类似，循环这一通电顺序，转子就开始转动起来。

图8显示了单相步进AB相的电流波形。

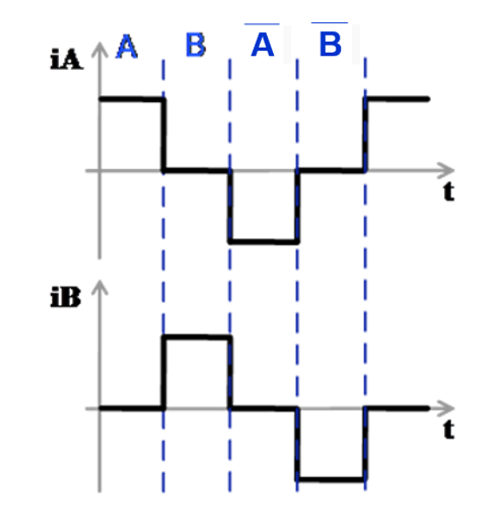

图8：单相步进AB相电流波形图

整步步进

与单相步进不同的是，整步步进式AB绕组会同时进行通电。另外还有四个对应的通电方式和转子电气位置，只是其位置空间在电气空间上不同于单相步进。根据整部的通电顺序，转子也能转动起来。图9显示了AB相的整步电流波形。

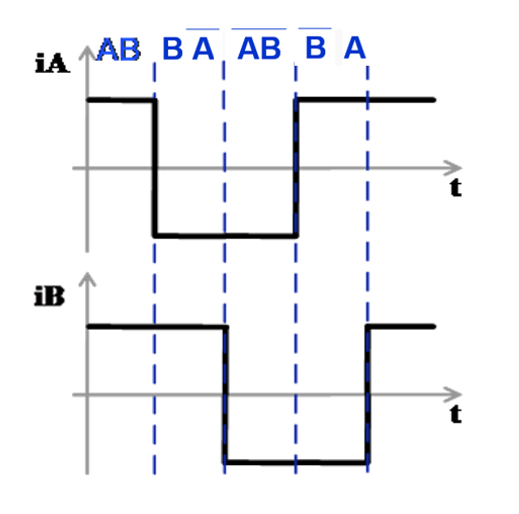

图9：整步步进AB相电流波形图

半步步进

半步模式将单相步进和整步步进这两种控制方式进行融合，它的电气角度位置更多，电流波形更加细致，转动更加平滑。

图10显示了单相到两相操作的非循环半步模式。这种模式在整步和半步之间交替生成8步序列。

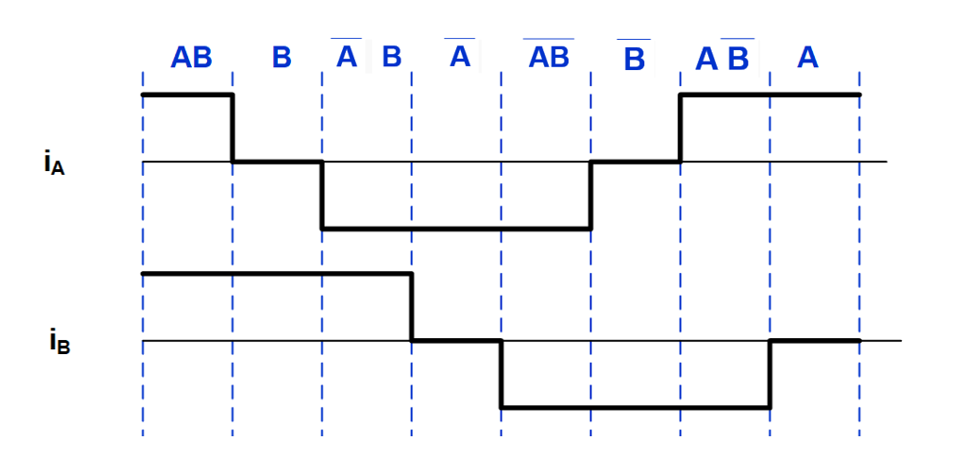

图10：非循环半步模式

结语

本文回顾了双极性步进电机的基本组件（定子和转子），以及三种主要的控制模式：单相步进、整步步进和半步步进。
